PERI MULTIFLEX configurator

Optimaliseer snel en eenvoudig balk/schroefafstanden en stempels

De gebruiker configureert en optimaliseert met de PERI MULTIFLEX configurator snel en eenvoudig de afstand tussen balken en stempels voor ons MULTIFLEX dragerplaatbekistingssysteem.

De app

Eerst selecteert de gebruiker de gewenste liggercombinatie. Er zijn vijf mogelijke combinaties: GT 24/GT 24, GT 24/2xGT24, VT 20K/VT 20K, VT 20K/2xVT 20K en VT 20K/GT 24. Nadat de plaatdikte en de secundaire balkafstand zijn ingevoerd, berekent de MULTIFLEX Dragerplaatbekistingsconfigurator de maximale primaire balkafstand. De maximale ondersteuningsafstand wordt berekend met de ingevoerde primaire liggerafstand. De uitkragende lengte, de resulterende stempelbelasting en een lijst met alle mogelijke stempels met hun bijbehorende toelaatbare stempelbelasting worden berekend op basis van de ingevoerde vrije hoogte en de stempelafstand. De toelaatbare stutlast wordt berekend voor het geselecteerde propellertype. Het gebruik van de secundaire/primaire liggers en stempels wordt weergegeven als extra resultaten.

Er is een PDF-uitvoerformaat beschikbaar voor documentatie, om direct af te drukken of om via e-mail te verzenden met de toepassing. Een constructiebeschrijving voor klanten is opgenomen in deze datasheet.

Belastingaannames zijn volgens DIN EN 12812-2008-12 met een vers betonspecifiek gewicht van ɣc= 24,5 kN/m³ (g = 9,81m/s²).

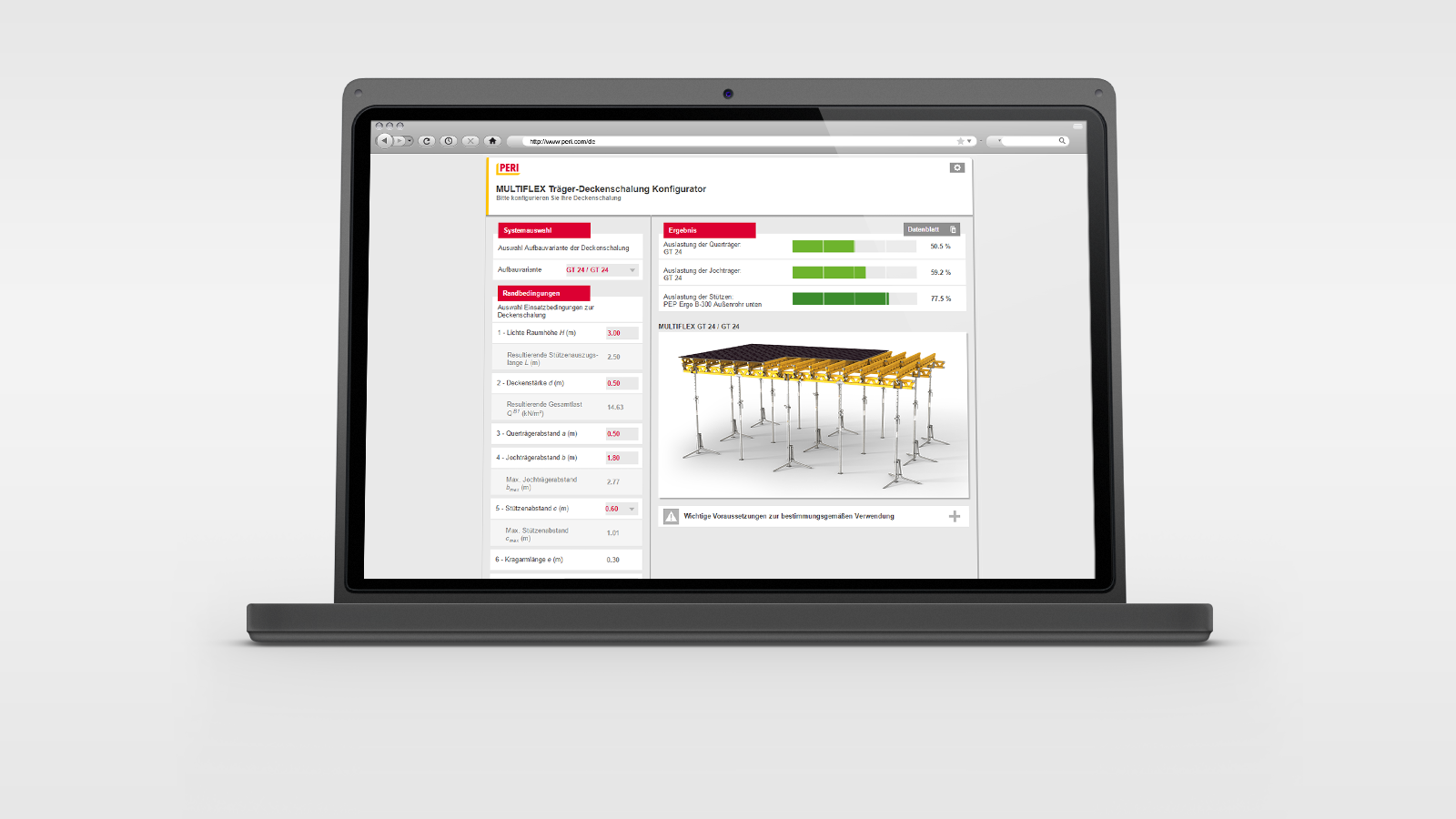

The MULTIFLEX Girder Slab Formwork Configurator for optimizing of the MULTIFLEX beam/ prop spacing and props
