VARIOKIT Vrije voorbouw

Mobiele of stationaire oplossingen voor composietbruggen - met het VARIOKIT modulaire systeem zijn beide mogelijk.

Technische beschrijving

Bij dit proces wordt de onderbekisting samen met de bekisting naar een nieuwe betonpositie verplaatst. In tegenstelling tot de cantilever lanceermethode (zie pagina 24 e.v.) blijft het betonnen onderdeel op zijn plaats. Afhankelijk van de vorm van de constructie wordt een bovenste of onderste mobiele ondersteuning gebruikt.

De voordelen van het bovenste systeem zijn de hoge capaciteit in bochten en de vrije keuze van de doorsnede van de brug. Bovendien wordt het spoorwijdteprofiel onder de nieuwe constructie normaal gesproken niet beïnvloed.

De variant met de onderste mobiele ondersteuning is voordeliger vanwege de lagere kosten. Bovendien kunnen voorgemonteerde wapeningselementen met de kraan worden aangevoerd (tijdsvoordeel) en zijn er geen ophangingen door de constructie nodig.

Bekistingstechnologie

In de regel worden brugconstructies die gebouwd worden met behulp van mobiele valluiken ontworpen als kokerliggerdwarsdoorsneden. In uitzonderlijke gevallen worden zelfs T-profielen gebruikt.

In het geval van mobiele valkuilen wordt de bekisting opgebouwd uit standaardonderdelen van de liggerbekisting. Voor mobiele ondersteuning worden voornamelijk stalen balken met speciale verbindingen en voegen gebruikt.

Bij de planning moet ervoor worden gezorgd dat de bekistings- en steigersystemen goed op elkaar zijn afgestemd, aangezien er een nauwe interactie is tussen beide systemen.

VARIOKIT Vrije voorbouw in actie

  • The formwork carriage, which consists of rentable standard material, is optimally adapted to the geometrical and static boundary conditions and therefore provides a very cost-effective solution.

    De bekistingswagen, die bestaat uit verhuurbaar standaardmateriaal, is optimaal aangepast aan de geometrische en statische randvoorwaarden en biedt daarom een zeer kosteneffectieve oplossing.

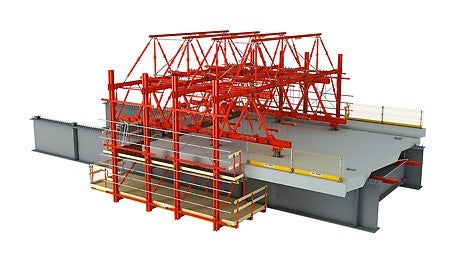

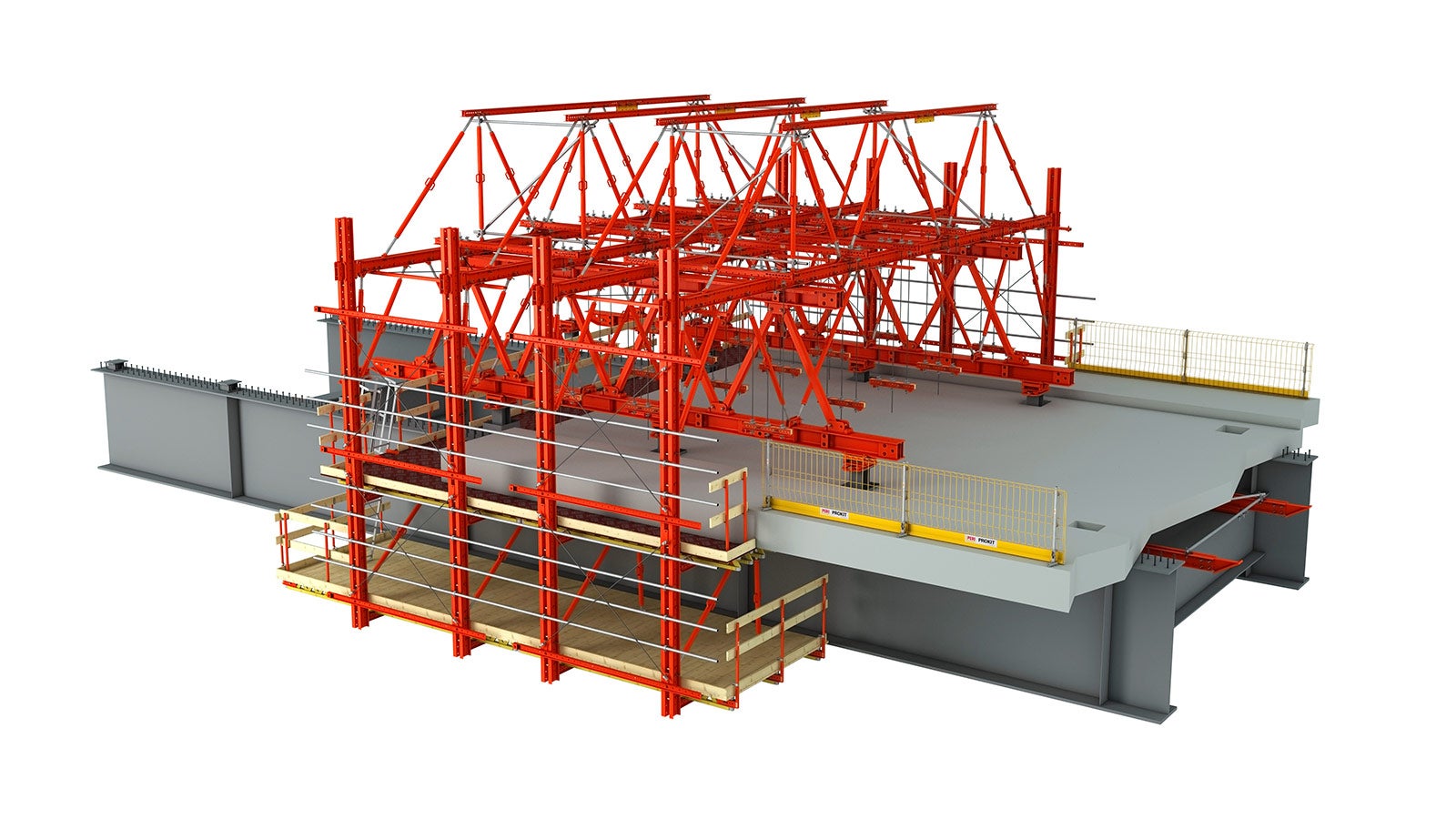

  • The basis of the formwork carriage consists of a longitudinal truss, comprised of the main beams from the HD 200 system. The length can, therefore, be adjusted modularly.

    De basis van de bekistingswagen bestaat uit een langsligger, bestaande uit de hoofdliggers van het HD 200-systeem. De lengte kan dus modulair worden aangepast.

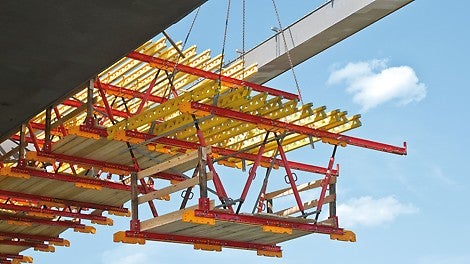

  • The project-specific solution with lightweight raised formwork units ensured fast and simple moving to the next concreting section with the crane.

    De projectspecifieke oplossing met lichtgewicht verhoogde bekistingseenheden zorgde voor een snelle en eenvoudige verplaatsing naar de volgende betonneersectie met de kraan.
