Voor de stel-, sluit- en kopbekistingen deed RED Bouw een beroep op de expertise en systemen van PERI.
The BaanTower is ontworpen door Powerhouse Company en wordt gerealiseerd door RED Bouw. De gevel wordt bekleed met zwart marmer en aluminium, en de imposante ramen van 2,3 bij 2,3 meter bieden prachtig zicht op de skyline van Rotterdam. De plint van het gebouw is transparant en dubbelhoog opgezet. Hierin komen onder meer een lobby, fietsenwinkel en horeca. Dankzij de open structuur vormt de begane grond een levendige schakel tussen gebouw en stad, met royale zichtlijnen door het gebouw heen.

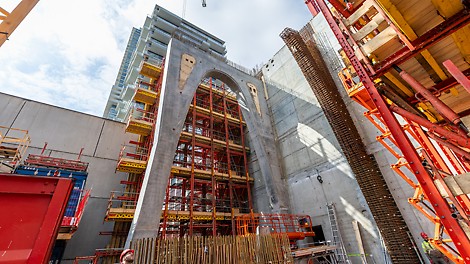

Om die open plintstructuur mogelijk te maken, zijn vijf imposante boogkolommen van 18 meter hoog gerealiseerd. Zij vormen letterlijk en figuurlijk het fundament van dit markante ontwerp en zijn niet alleen constructief, maar ook esthetisch bepalend. Elke kolom is in één keer gestort, zonder segmentering, wat uitzonderlijk is bij dit soort hoogtes. Omdat de kolombogen permanent in zicht blijven, werd maximale precisie vereist qua betonkwaliteit, maatvoering, oppervlak en een perfect sluitende bekisting. Voor de stel-, sluit- en kopbekistingen deed RED Bouw een beroep op de expertise en systemen van PERI.
PERI werd al vroeg betrokken en ontwikkelde een maatwerkoplossing op basis van het VARIO GT 24 bekistingssysteem, aangevuld met elementen uit het VARIOKIT-programma. Deze combinatie bood de nodige flexibiliteit en stijfheid om de kolommen in één keer te kunnen storten. Er werd gekozen voor de ‘2x stel en 1x sluit’-methode. Hierbij werden twee van de vijf te realiseren bogen in de stelkist gezet en voorzien van wapening, waarna de eerste boog werd gesloten met de sluitkist. Na het storten van de eerste boog, kon de sluitkist op de stelkisten van de tweede boog geplaats worden en de eerste stelkist omgezet worden naar de derde boog. En zo verder. Deze slimme gefaseerde aanpak verhoogde de bouwsnelheid, waardoor het mogelijk was om in slechts vijf weken tijd deze vijf enorme bogen te kunnen storten. Een megaprestatie als je naar de omvang en snelheid kijkt.
De zware belasting bij het storten in één gang vroeg om een extra robuuste constructie: de bekisting van PERI is berekend op een betondruk van 100 kN/m2.
Ook de kopkist en binnenbekisting waren specifiek afgestemd op de vorm van de kolommen, met freeswerk en detaillering verzorgd door MZ Bekistingen. Zij verzorgden ook de druppelvormige opvulbekisting voor in de bogen. Deze samenwerking maakte een technisch complexe, architectonisch opvallende uitvoering mogelijk, zonder concessies te doen aan de constructieve en esthetische kwaliteit.
RED Bouw koos voor PERI door hun hoge mate van betrokkenheid, kennis van zichtkwaliteit in betonwerk en bewezen ervaring met maatwerkconstructies in complexe binnenstedelijke projecten. Dankzij een nauwe samenwerking tussen opdrachtgever, uitvoerende bouwpartij en PERI werden esthetiek en techniek perfect gecombineerd in deze markante torenvoet.

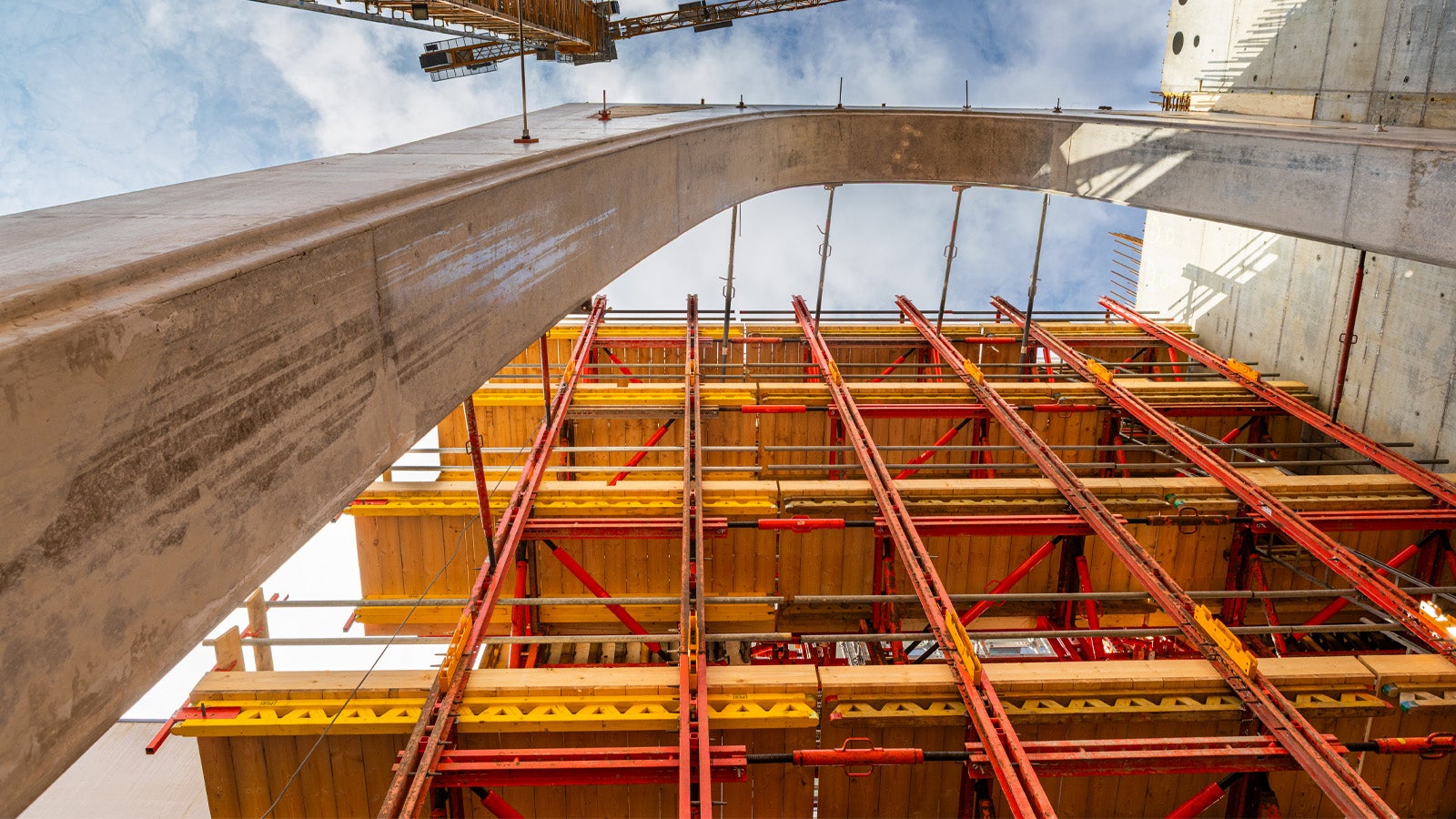

Om een open plintstructuur mogelijk te maken, zijn vijf imposante boogkolommen van 18 meter hoog gerealiseerd.

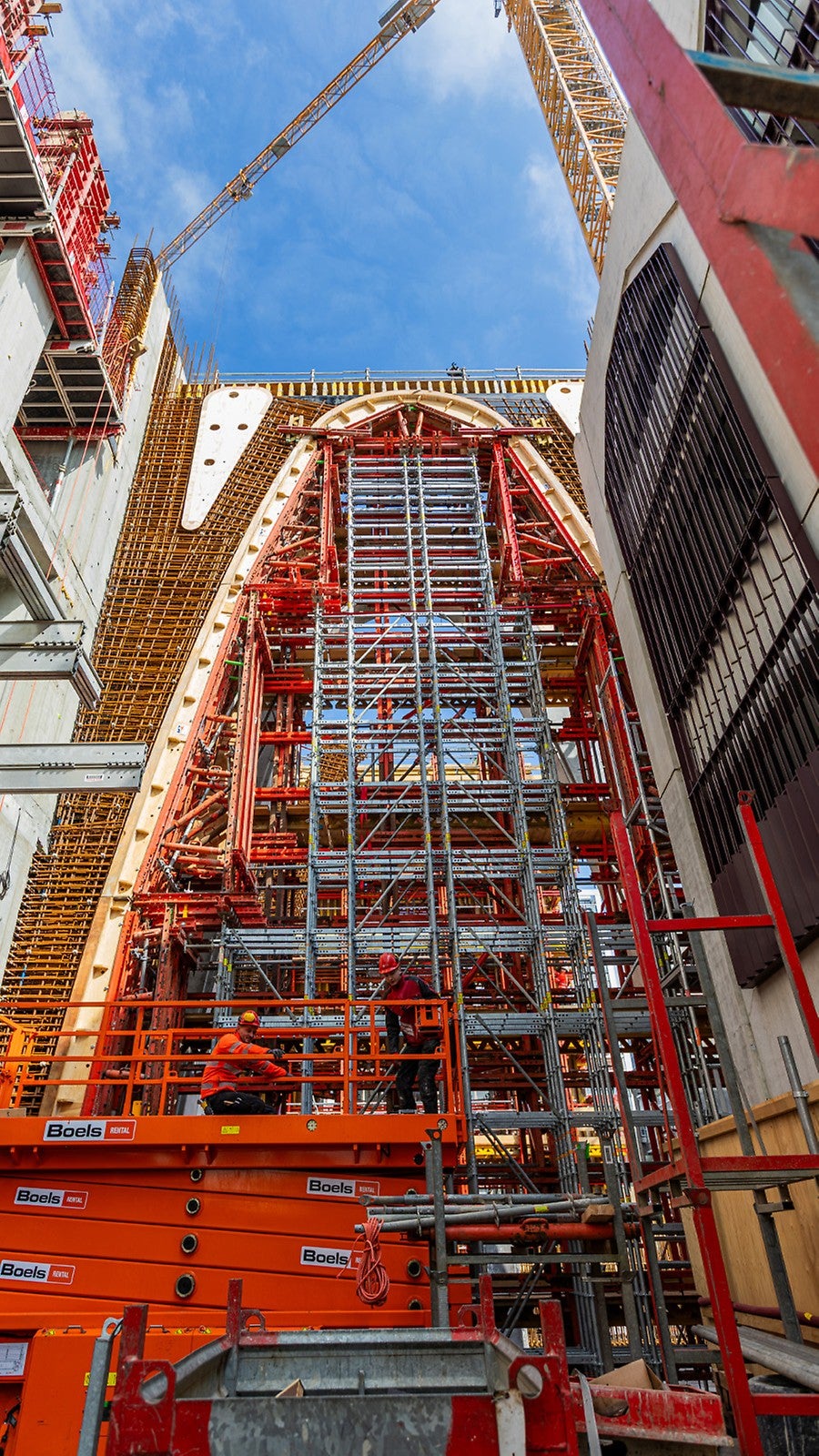

De combinatie van VARIOKIT binnenkisten, PERI UP ondersteuning en VARIO GT 24 bood de nodige flexibiliteit en stijfheid om de kolommen in één keer te kunnen storten.

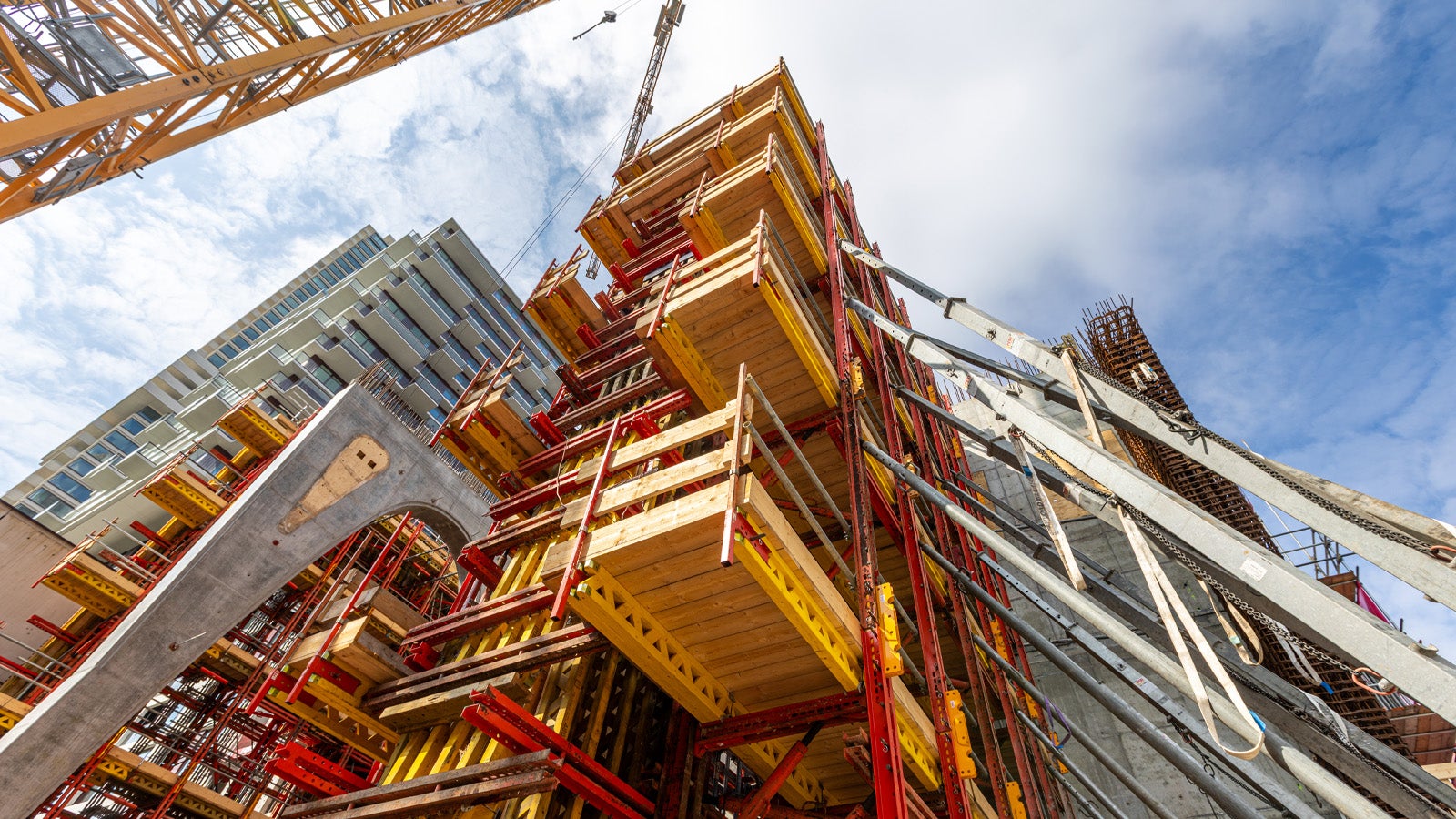

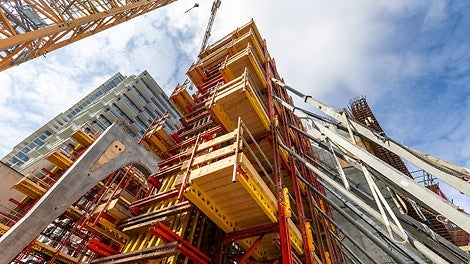

De torenkraan op de bouw had voldoende capaciteit om de 35 ton zware bekisting van PERI in één keer om te zetten.

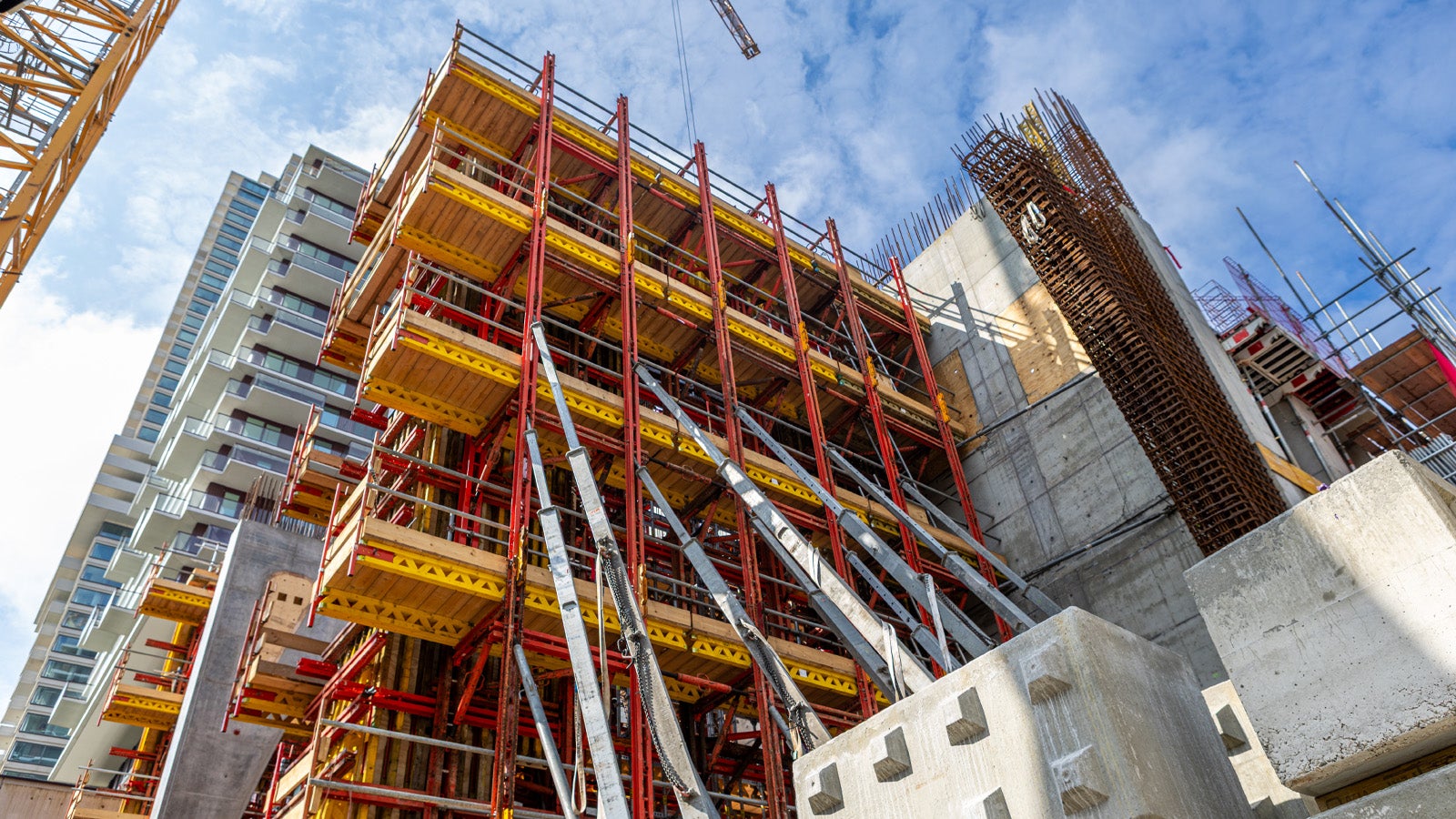

De kisten zijn iedere drie meter in hoogte voorzien van loopvlonders zodat de kist over de volledige hoogte veilig toegankelijk is.

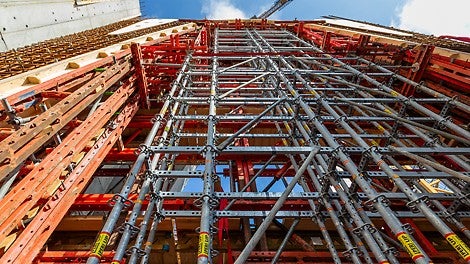

Het PERI UP steigersysteem is in combinatie met VARIOKIT binnenkisten toegepast aan de binnenzijde van de te realiseren betonnen boogkolommen.

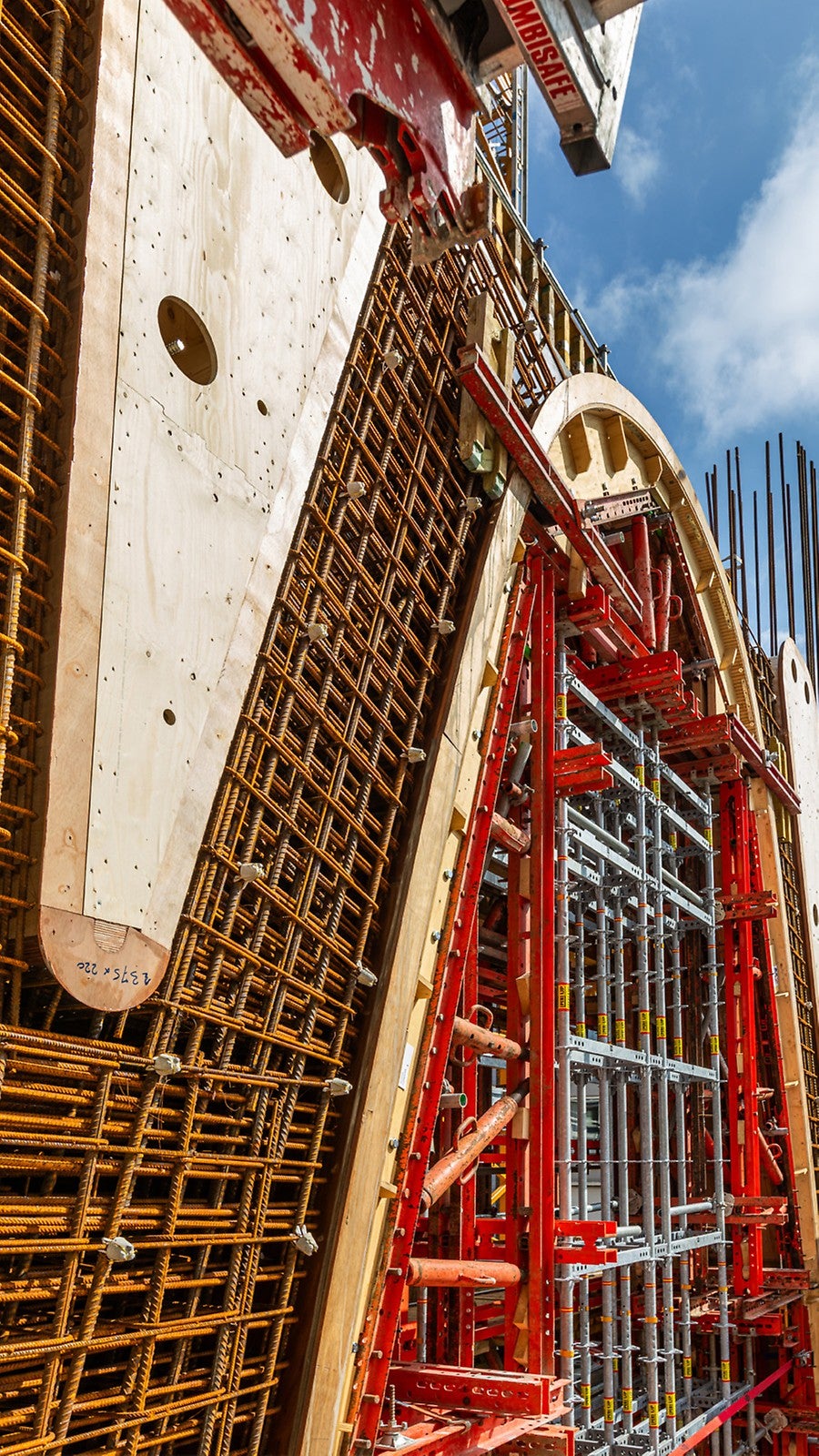

De druppelvormige opvulbekisting in de betonnen bogen is door MZ Bekistingen verzorgd.

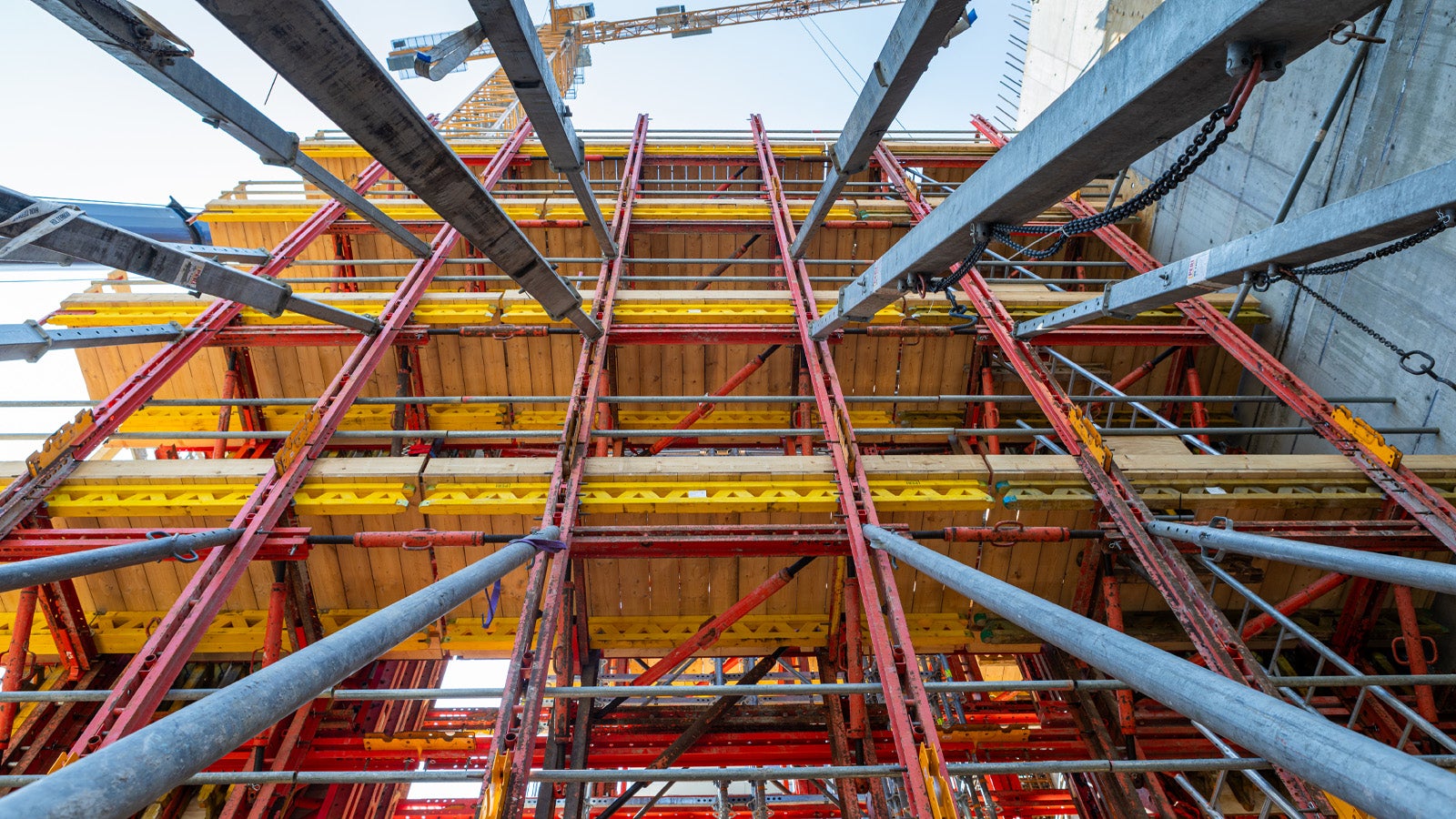

PERI verzorgde tevens de zware schoorconstructie die nodig is om deze 18 meter hoge bekisting te stellen.
